Les pièces imprimées en 3D avec des résines photopolymères nécessitent presque toujours un post-traitement une fois l’impression terminée afin de garantir les propriétés cibles déclarées par le fabricant du matériau. La première étape de ce post-traitement consiste à nettoyer le modèle pour éliminer l’excès de résine liquide restant sur ses surfaces. Pour faciliter et accélérer le nettoyage des pièces imprimées en 3D avec de la résine, Zortrax a conçu la station de nettoyage Zortrax. Voici tout ce qui rend cette machine unique.

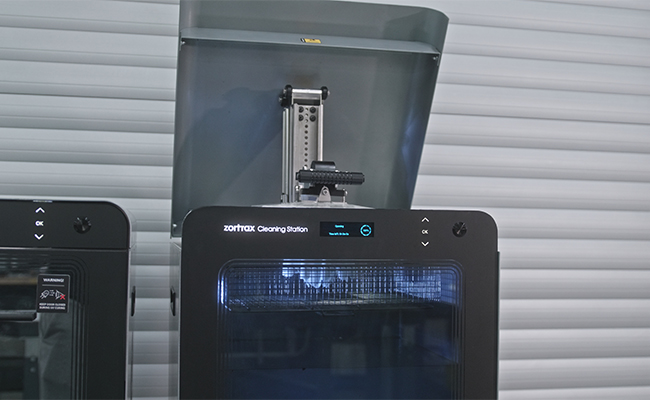

Station de nettoyage Zortrax – un dispositif automatique utilisé pour le post-traitement des impressions 3D en résine
Les résines polymères liquides ne sont pas faciles à enlever. Elles adhèrent aux surfaces, s’infiltrent dans les moindres recoins et leur odeur est généralement désagréable. Les solvants de nettoyage comme l’alcool isopropylique (IPA), parfois précédés d’un rinçage du modèle avec des agents à base de glycol, sont la méthode la plus courante pour s’en débarrasser. Il est très important de le faire correctement, car les pièces imprimées en 3D à base de résine subissent presque toujours un durcissement UV supplémentaire après avoir été nettoyées. Cela signifie que chaque goutte de résine d’impression 3D liquide qui reste sur une pièce imprimée en 3D est durcie et se transforme en plastique solide, ce qui nuit à la précision dimensionnelle. Ce processus a été présenté en détail dans l’article : Zortrax Curing Station : Un dispositif de polymérisation UV de qualité industrielle pour les impressions 3D en résine.

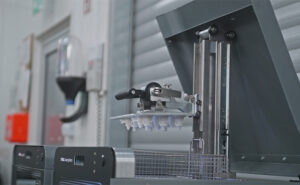

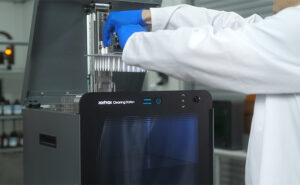

La station de nettoyage Zortrax est un dispositif conçu pour prendre en charge le processus de nettoyage d’une manière intelligente et plus simple. Il suffit d’allumer l’appareil, de le remplir avec le produit de nettoyage approprié, de placer les modèles dans un panier de nettoyage et de choisir les bons paramètres de nettoyage (suggérés par la machine). Une fois le processus terminé, les modèles sont automatiquement retirés du produit de nettoyage et sont prêts pour les étapes ultérieures de traitement.
Et c’est grâce à l’ingéniosité de l’ingénierie qu’il est devenu aussi simple.

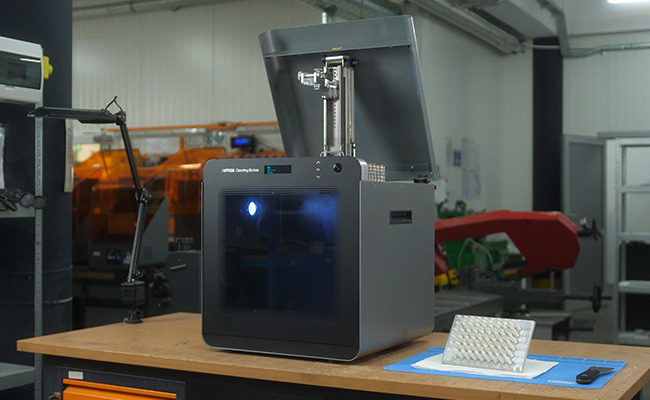

Traditionnellement, l’impression 3D en résine était utilisée pour imprimer des pièces très précises mais de petite taille. Ces dernières années, cependant, on observe une tendance notable à fabriquer des imprimantes 3D en résine de plus en plus grandes pour permettre la fabrication de modèles plus volumineux. Un grand espace de travail de qualité industrielle est une caractéristique de Zortrax Inkspire 2, qui est l’imprimante 3D en résine la plus raffinée du marché. C’est pourquoi l’équipe d’ingénieurs de Zortrax a préparé la station de nettoyage pour l’avenir en la rendant suffisamment grande pour accueillir des pièces de grande taille. L’espace de travail utilisable de la station de nettoyage mesure 300 x 210 x 270 mm. La machine peut également contenir jusqu’à 18 litres de solvant. Cela signifie qu’il est possible de nettoyer la sortie d’une grande majorité d’imprimantes 3D modernes en résine en une seule séance de nettoyage.

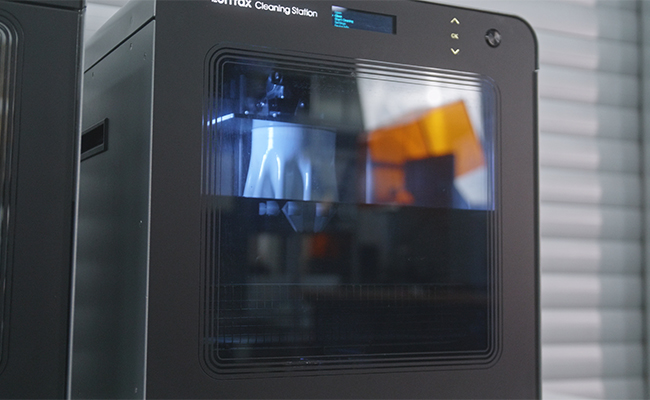

La plupart des appareils de nettoyage disponibles sur le marché aujourd’hui reposent sur une technologie ultrasonique qui utilise des ultrasons émis à une fréquence spécifique pour mettre le solvant en mouvement. Les nettoyeurs à ultrasons n’ont pas besoin de beaucoup de pièces mobiles et sont donc assez bon marché. L’inconvénient est qu’ils peuvent endommager de minuscules caractéristiques et détails présents sur les modèles nettoyés. L’impression 3D en résine étant avant tout une affaire de précision, l’équipe d’ingénieurs de Zortrax a opté pour une solution plus haut de gamme basée sur un rotor fabriqué sur mesure. Le rotor est situé au fond de la chambre de nettoyage du Cleaning Staton. La conception de la lame et la vitesse de rotation régulée par le logiciel sont optimisées et adaptées à certaines impressions 3D en résine pour offrir un nettoyage rapide et efficace, mais délicat, qui préserve tous les détails des modèles.

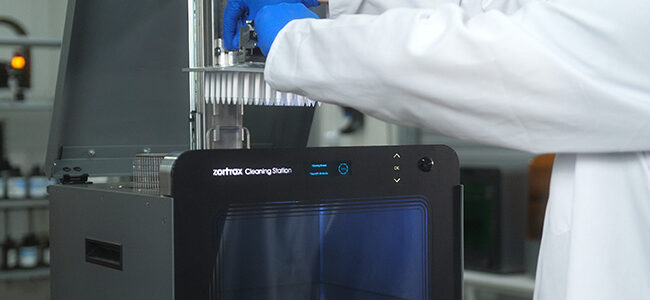

L’IPA est le meilleur solvant possible pour la grande majorité des résines photopolymères. Toutefois, certains matériaux nécessitent un processus de nettoyage en deux étapes : le modèle est d’abord rincé dans un agent à base de glycol, puis nettoyé dans de l’IPA standard. Les dispositifs de nettoyage disponibles sur le marché aujourd’hui sont généralement compatibles avec l’IPA, qui est le solvant le plus courant, et ne sont pas conçus pour fonctionner avec des agents à base de glycol. Avec la station de nettoyage Zortrax, il est possible d’utiliser à la fois des agents à base de glycol et de l’IPA pour effectuer le processus de nettoyage en deux étapes dans un seul appareil

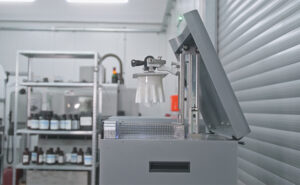

La station de nettoyage Zortrax est compatible avec les solvants les plus courants dans l’impression 3D de résine – IPA et glycol
Bien entendu, le solvant doit être changé entre la première et la deuxième étape du nettoyage des impressions 3D en résine. Dans les applications où il est essentiel de maximiser le rendement, il est recommandé d’utiliser deux stations de nettoyage pour le nettoyage en deux étapes – l’une fonctionnant au glycol et l’autre à l’IPA.
Les solvants tels que l’IPA utilisés dans les dispositifs de nettoyage ont une durée de vie limitée. Chaque fois qu’ils sont utilisés, ils se mélangent à la résine et doivent être remplacés périodiquement. La station de nettoyage est dotée d’un système de filtrage avancé conçu pour maintenir le solvant propre le plus longtemps possible. Au cours du processus de nettoyage, l’agent nettoyant est poussé à travers deux filtres – une cartouche en polypropylène de 1 µm et une maille en acier inoxydable de 150 µm. De plus, le système de filtrage irradie le solvant avec de la lumière UV pour solidifier la résine et faciliter son filtrage.

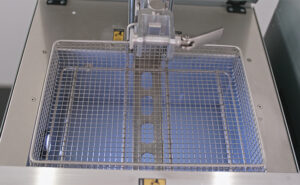

Le système de filtrage avancé maintient le solvant propre pour de multiples sessions de nettoyage
De cette manière, il est possible de procéder à plusieurs séances de nettoyage sans changer de solvant. De temps en temps, il est nécessaire de changer les filtres facilement remplaçables pour que la station de nettoyage continue à fonctionner comme si elle était neuve pendant des années.
Enfin, la station de nettoyage est très compétitive en termes de prix. Comparée à Form Wash L, son concurrent le plus proche, elle coûte plus de 700 USD de moins pour une meilleure spécification. Par exemple, avec un espace de travail similaire, la Form Wash L n’a pas de système de filtrage pour les liquides de nettoyage. Cela signifie que l’IPA doit être changé plus souvent, ce qui se traduit par une augmentation du temps et de l’argent consacrés à l’entretien.
