WALDRICH COBURG | La précision pour l’espace

6/02/23

Waldrich Coburg - Precision for the space

LA PRÉCISION POUR L’ESPACE

  • Près de 2 800 satellites sont actuellement en orbite autour de la Terre.
  • Ce n’est pas nouveau que des satellites soient lancés dans l’espace – mais fonctionnent-ils aussi à une distance de 36 000 km de la Terre ?
  • Comment sont-ils testés ? Et qu’est-ce que WALDRICH COBURG a à voir avec cela ?

Waldrich Coburg - Precision for the space

Airbus Defence and Space GmbH

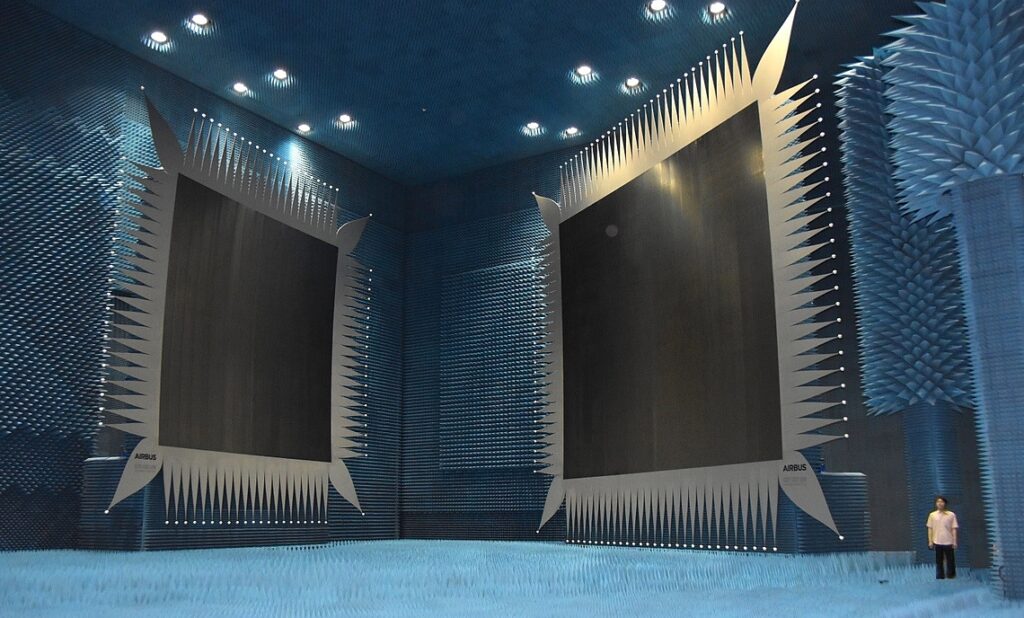

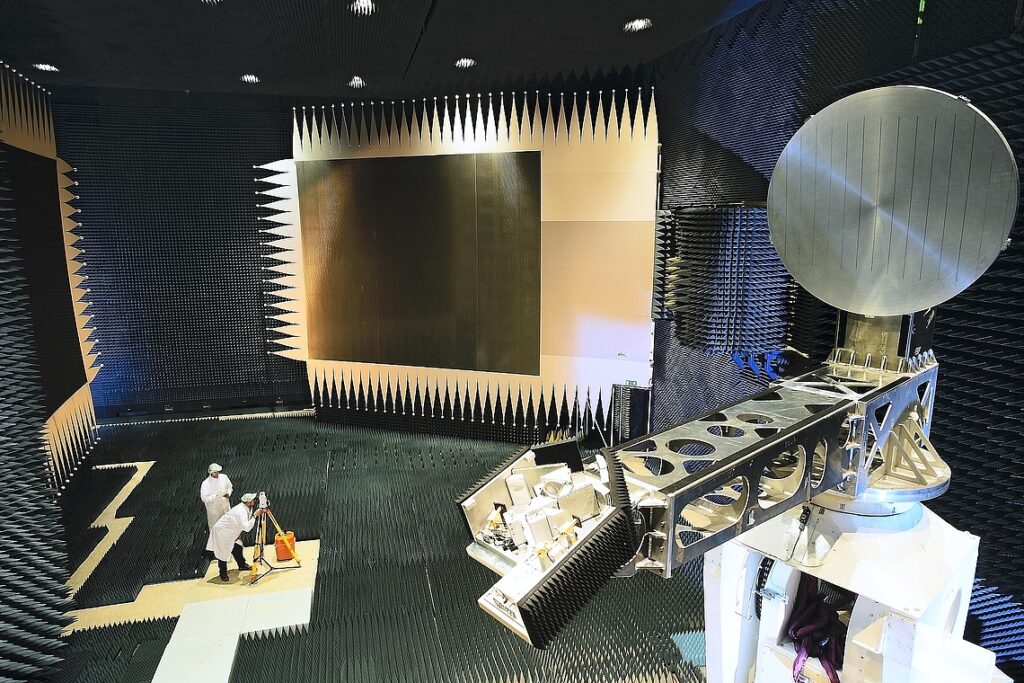

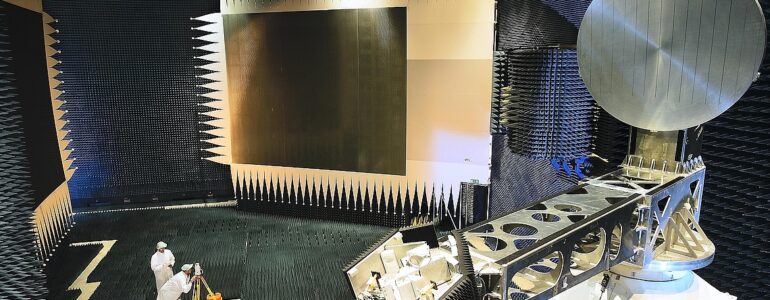

Des essais approfondis sur les antennes d’émission et de réception des satellites de télécommunications géostationnaires sont réalisés sur terre dans des chambres de mesure spéciales, appelées « plages compactes ». Les conditions environnementales doivent être aussi stables que possible.

Au cœur de l’installation se trouvent deux énormes miroirs métalliques de forme spéciale. Ils créent un front d’onde plat sur une courte distance, simulant la distance entre les récepteurs sur Terre et le satellite dans l’espace.

Et c’est là qu’interviennent les machines à portique WALDRICH COBURG.

Car avec 12 x 3 m, les composants du miroir sont aussi grands qu’un mobile home. Cela signifie qu’ils sont très grands et qu’ils doivent être usinés avec une grande précision. Et c’est WALDRICH COBURG qui s’en charge.

Le défi

RÉFLECTEUR PRINCIPAL À 5 SECTIONS ET SOUS-RÉFLECTEUR À 4 SECTIONS AVEC SURFACE INCURVÉE

Airbus Defence and Space GmbH nous a passé commande d’un réflecteur principal et d’un réflecteur secondaire.

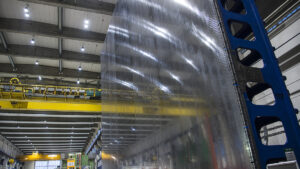

Les segments ont une taille de 12 x 3 m et un poids de 35 tonnes. Une fois assemblé, l’ensemble du réflecteur principal mesure 12 x 15 mètres.

Les paramètres suivants sont spécifiés dans l’usinage :

  • Déviation de forme admissible de la surface incurvée max. 35µm RMS.
  • Rugosité admissible de la surface du réflecteur : Ra < 2µm
  • En plus de la précision, une surface de réflecteur optiquement homogène est également requise.

Toutes les opérations d’usinage possibles, de l’ébauche avec une profondeur de coupe de 25 mm à la finition fine avec une profondeur de coupe de 0,03 mm, sont utilisées. Il faut percer, tarauder et frotter des milliers de trous et fraiser dans toutes les formes. La surface incurvée est produite par un fraisage 5 axes et une fraise de finition fine spécialement développée à cet effet.

Il en résulte une longueur totale de parcours de fraisage de la surface totale de près de 25 km.

POURQUOI AIRBUS DEFENCE & SPACE S’APPUIE-T-IL SUR WALDRICH COBURG ?

« WALDRICH COBURG répond à notre entière satisfaction aux exigences très strictes en matière de précision de surface de nos réflecteurs de la gamme Compact.

C’est pourquoi nous nous appuyons sur un partenariat avec WALDRICH COBURG pour la fabrication de nos systèmes de mesure depuis plus de trois décennies. »

(Airbus Defence & Space)

Waldrich Coburg - Precision for the space

Airbus Defence and Space GmbH

SPÉCIFICATIONS TECHNIQUES DE LA MACHINE

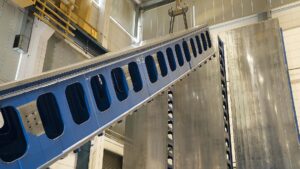

  • Fraiseuse à portique WALDRICH COBURG en version portique
  • Espace libre : Largeur 4.500 mm x Hauteur 4.000 mm / Longueur d’installation : 27.000 mm
  • Attachement automatique et changeur d’outils (8 / 240 pièces)
  • Puissance de fraisage max. Puissance de fraisage 80 kW
  • Répartition des positions selon VDI/DGQ 3441 : Ps (X/Y/Z en µm) : 11/5/2

NOUS SOMMES LE PARTENAIRE IDÉAL POUR LES USINAGES DE PRÉCISION

DES SURFACES PRÉCISES

Waldrich Coburg - Precision for the space Waldrich Coburg - Precision for the spaceWaldrich Coburg - Precision for the space

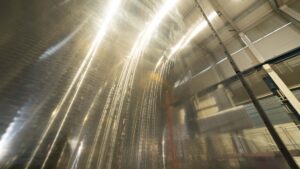

Les croisements de pistes de la surface et les points de séparation des différents segments ne doivent pas être mesurables ou tangibles. L’impression optique de la surface est ici quelque peu trompeuse, car l’œil humain reconnaît plus que n’importe quel appareil de mesure.



SOUS-TRAITANCE

LA PLUS HAUTE PRÉCISION, AUSSI POUR VOUS !

Même si vous ne possédez pas de WALDRICH COBURG, vous ne devez pas renoncer aux composants de haute précision.

Nos clients satisfaits fabriquent des produits dans les secteurs les plus divers : Composants de centrales électriques, moteurs diesel, installations de laminoirs, presses d’imprimerie et machines-outils, aérospatiale, mécanique générale, et bien plus encore.

Vous pouvez utiliser notre savoir-faire dans ce large éventail d’applications et profiter de notre propre parc de machines de pointe.
