Geomagic Control X est une solution logicielle puissante pour le contrôle de la qualité et l’inspection dans les industries de fabrication et d’ingénierie. Il peut faire ce que les méthodes de mesure traditionnelles ne peuvent pas faire (par exemple, les machines à mesurer tridimensionnelles et les pieds à coulisse ne peuvent pas obtenir efficacement des données complètes pour l’inspection de pièces susceptibles de se déformer ou de se plier). Geomagic Control X aide les entreprises à vérifier rapidement et facilement la précision de leurs produits et à garantir la conformité aux normes industrielles.
Le rôle clé de Geomagic Control X est sa capacité à présenter numériquement des modèles 3D de pièces physiques, ce qui permet aux utilisateurs de capturer rapidement des représentations numériques très détaillées et précises de leurs produits à des fins d’inspection et d’analyse.

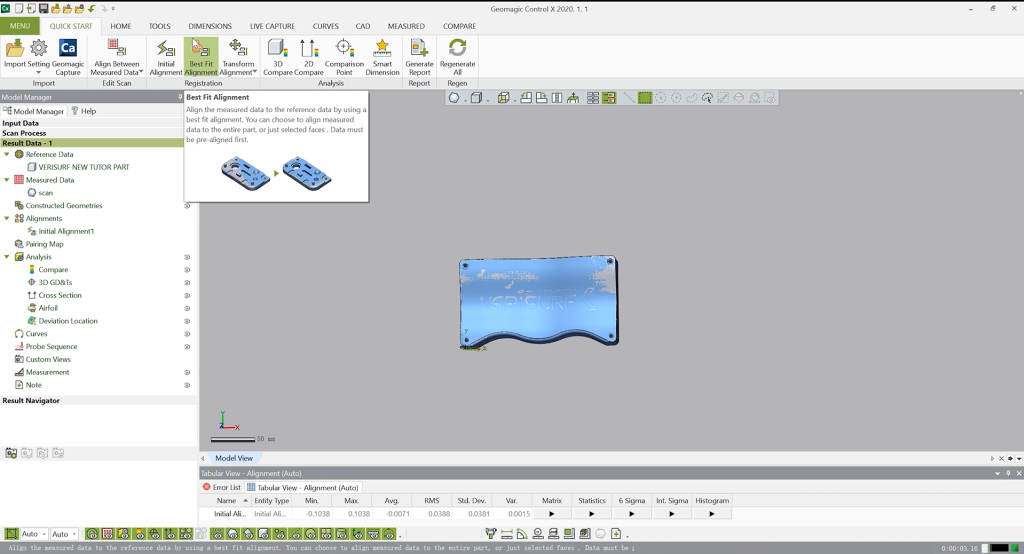

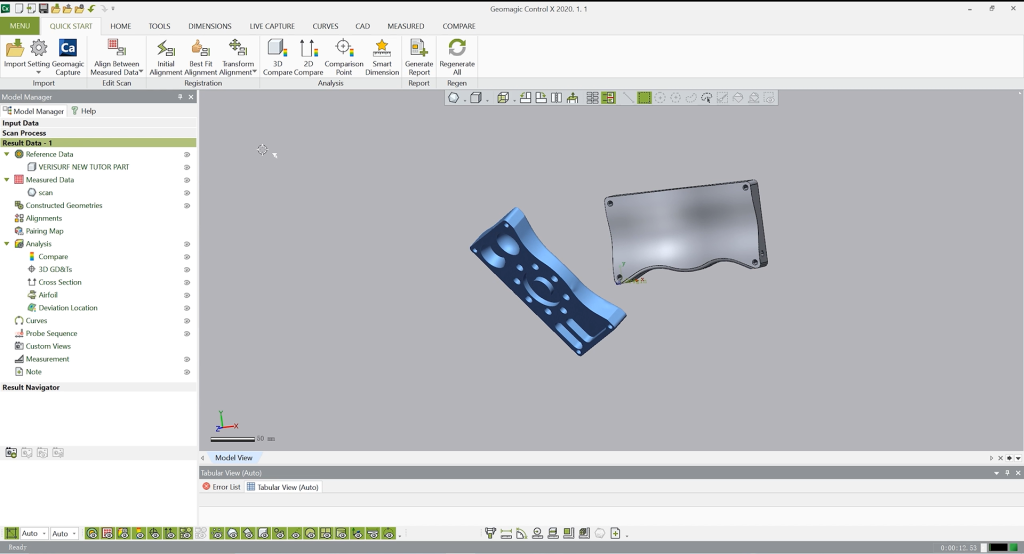

Tout d’abord, nous avons importé les données numérisées à l’aide de FreeScan UE Pro et les données CAO du produit dans Control X, puis nous avons utilisé la fonction « Best Fit Alignment ». Cet outil permet aux utilisateurs d’aligner le scan de l’objet avec le modèle CAO de l’objet, en s’assurant que les deux modèles sont dans la même position et la même orientation pour la comparaison.

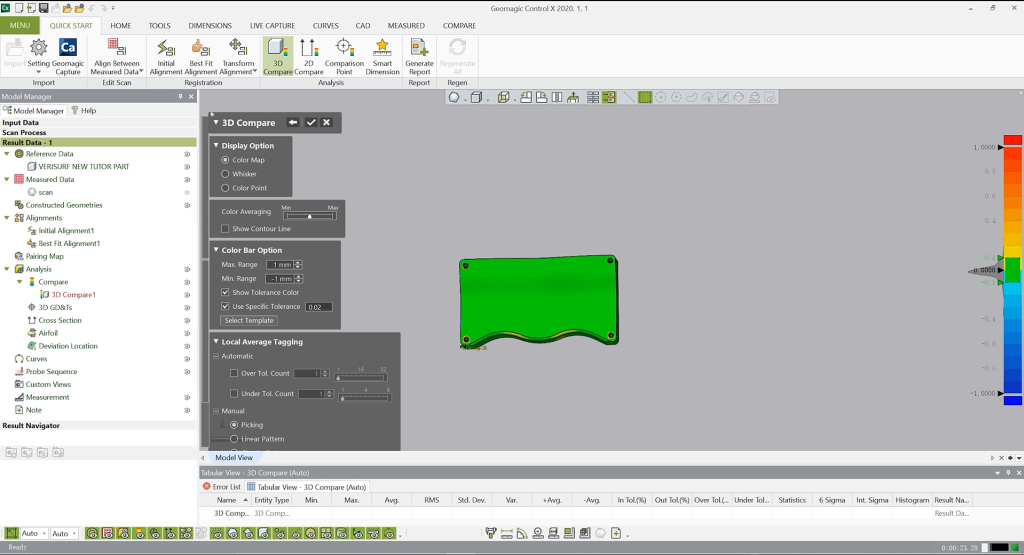

Ensuite, nous avons utilisé la fonction « Comparaison 3D », qui permet de définir l’écart maximal acceptable et la tolérance spécifique entre les données scannées et le modèle CAO.

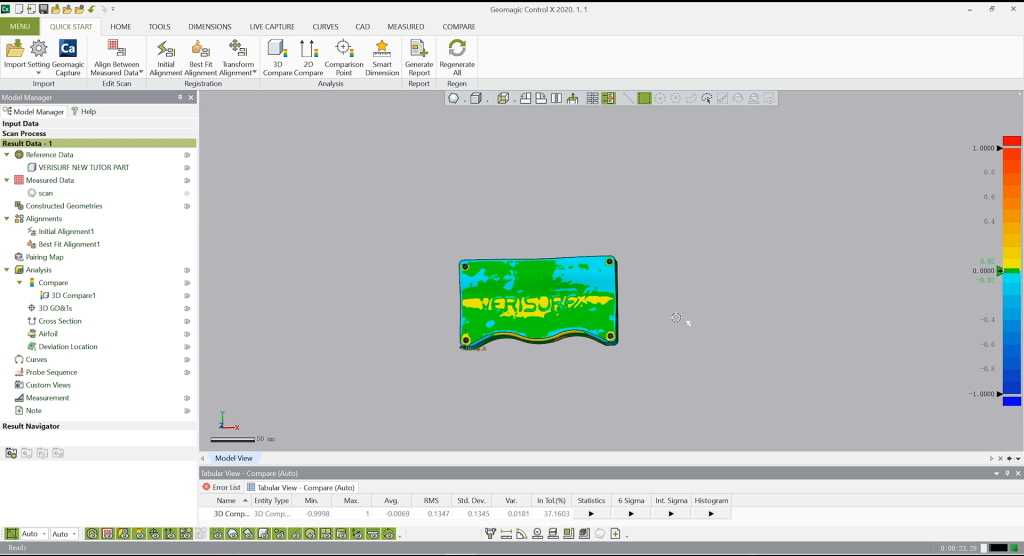

Toute différence dépassant la tolérance définie sera mise en évidence sur le chromatogramme, ce qui rendra la zone nécessitant une inspection plus approfondie facilement identifiable. Plus la couleur est foncée, plus l’écart entre les données de numérisation et le fichier CAO est important. Si vous souhaitez connaître l’écart exact d’un point, il vous suffit d’utiliser l’outil de comparaison des points pour afficher la valeur de l’écart spécifique.

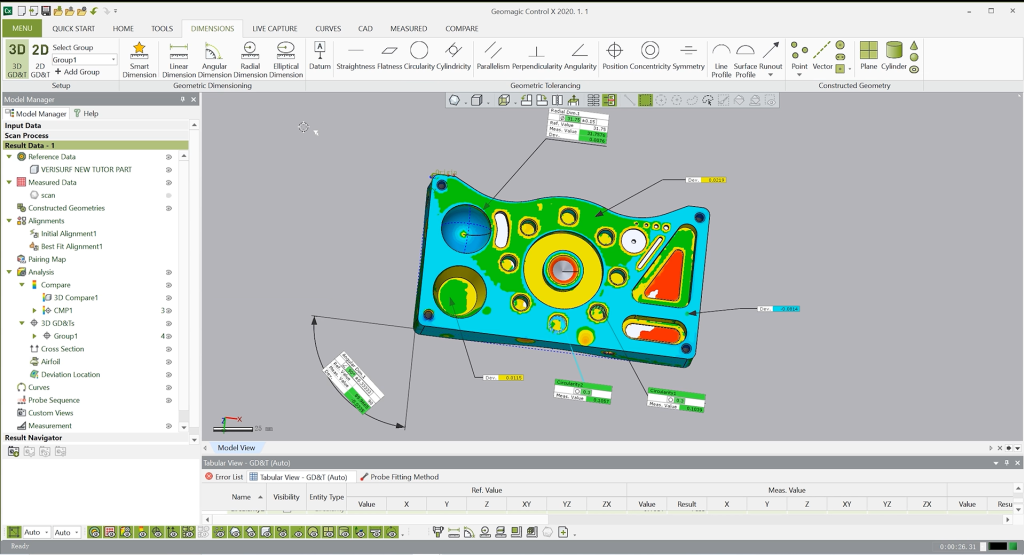

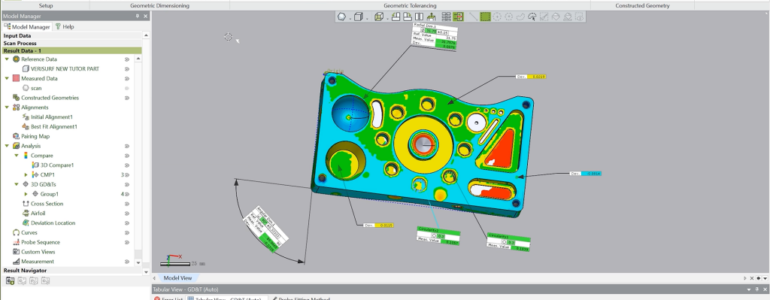

En outre, la fonction « Dimension » est un outil utile de Control X qui permet aux utilisateurs de mesurer des dimensions spécifiques d’un modèle 3D, telles que la longueur, la largeur, la hauteur et le diamètre. Les utilisateurs peuvent mesurer l’angle entre deux lignes ou deux plans à l’aide de la fonction « Dimension angulaire ». Cette fonction permet de déterminer si les angles des surfaces ou des lignes de la pièce correspondent à ceux du fichier CAO. La fonction « Dimension radiale » permet aux utilisateurs de mesurer le rayon d’une caractéristique circulaire telle que des trous ou des surfaces incurvées. Cette fonction peut être utile pour vérifier que les trous ont la bonne taille ou que les surfaces ont le bon rayon.
Dans l’ensemble, Geomagic Control X est le choix idéal pour améliorer la qualité et l’efficacité des produits.
