Savez-vous comment mesurer précisément un grand bateau ?
Comment la numérisation 3D peut-elle aider à mesurer un bateau ?
Comment optimiser le développement de vos produits ?
Pour réussir sur ce marché hautement concurrentiel, les fabricants doivent constamment mettre à jour leurs produits afin de répondre à l’évolution de la demande. Il est également essentiel de tirer parti de la technologie et des données pour améliorer les processus de développement des produits et optimiser les flux de travail.
Numérisation 3D pour le développement de bateaux
Il est essentiel pour les constructeurs navals d’optimiser le développement de leurs produits afin de pouvoir créer des produits innovants. Mais c’est aussi un défi, qui prend du temps et coûte cher, surtout lorsqu’il s’agit de produits complexes, avec des détails compliqués et des normes de qualité rigoureuses.
C’est là que la numérisation 3D peut s’avérer utile. La numérisation laser 3D est une technologie qui utilise des lasers pour capturer la géométrie d’objets réels et les convertir en modèles numériques. Elle peut être appliquée à diverses tâches tout au long du développement d’un produit, y compris la conception et le prototypage.
Les scanners 3D de Scantech, tels que le scanner laser 3D professionnel et composite KSCAN-Magic et le scanner 3D à suivi optique TrackScan-P, conviennent parfaitement à la numérisation de grands navires et bateaux.
Conception et ingénierie des bateaux
Healthport est une société qui offre aux utilisateurs des solutions de bout en bout, de l’idéation à la mise en place d’une stratégie, en passant par l’exécution, pour tout défi commercial clé qu’ils peuvent avoir à relever. Le client souhaitait obtenir les données CAO du bateau à des fins de rétro-ingénierie.

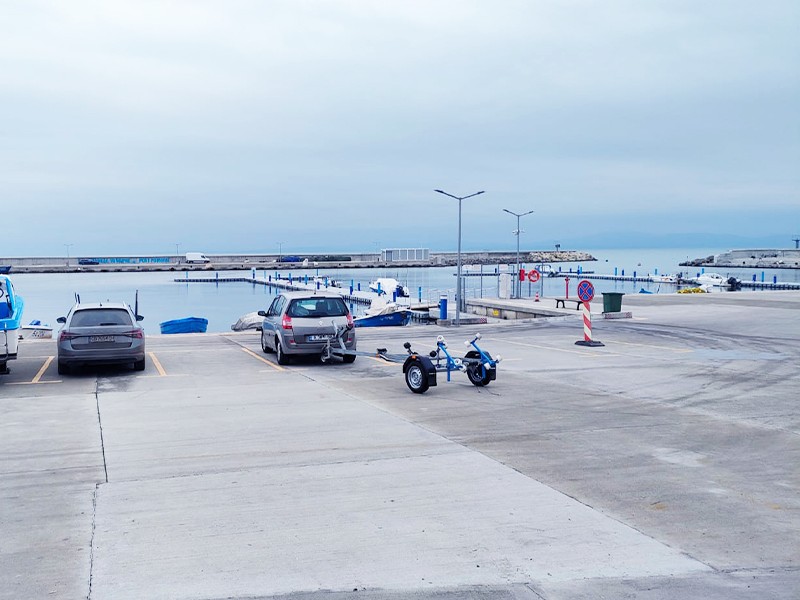

Port, bateau

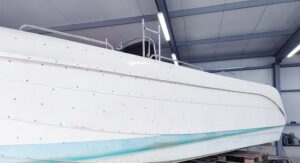

Numérisation 3D de la coque d’un bateau
Le bateau mesurait environ 12 m de long, 5 m de large et 2 m de haut. Il avait une forme incurvée et complexe, avec de nombreuses zones difficiles d’accès. Il présentait également des surfaces réfléchissantes et laquées à l’extérieur.
Le revendeur de Scantech, Great Master, a utilisé le scanner 3D professionnel KSCAN-Magic pour obtenir les données 3D du yacht. Ses différents modes de numérisation ont permis de répondre aux besoins spécifiques des clients. La photogrammétrie intégrée de KSCAN-Magic garantit une précision globale.
Son mode de balayage à grande surface (laser infrarouge) a permis de capturer les données rapidement et efficacement. Lors du balayage des angles morts ou des zones difficiles d’accès, son mode de balayage à trous profonds (laser bleu simple) a permis de capturer les détails. Le mode de balayage rapide (croix laser bleues) a permis de balayer les pièces métalliques réfléchissantes sans pulvérisation de poudre.

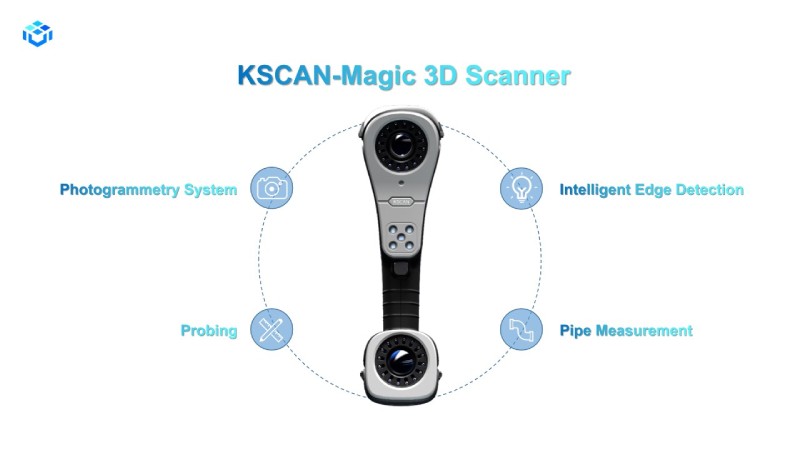

Scanner 3D KSCAN-Magic_Scantech
Le client a obtenu un scan complet des côtés intérieurs et extérieurs du yacht.

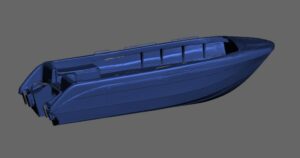

Mesure efficace, nuage de points
Le yacht était de grande taille et il a fallu beaucoup de temps pour obtenir les données du yacht avec les outils de mesure traditionnels. Le scanner KSCAN s’est avéré performant en matière de numérisation 3D et a permis d’effectuer les mesures de manière efficace.
Mesure sur site, nuage de points
Traditionnellement, les utilisateurs devaient déplacer le bateau à l’aide de machines lourdes et préparer la zone de mesure en conséquence.

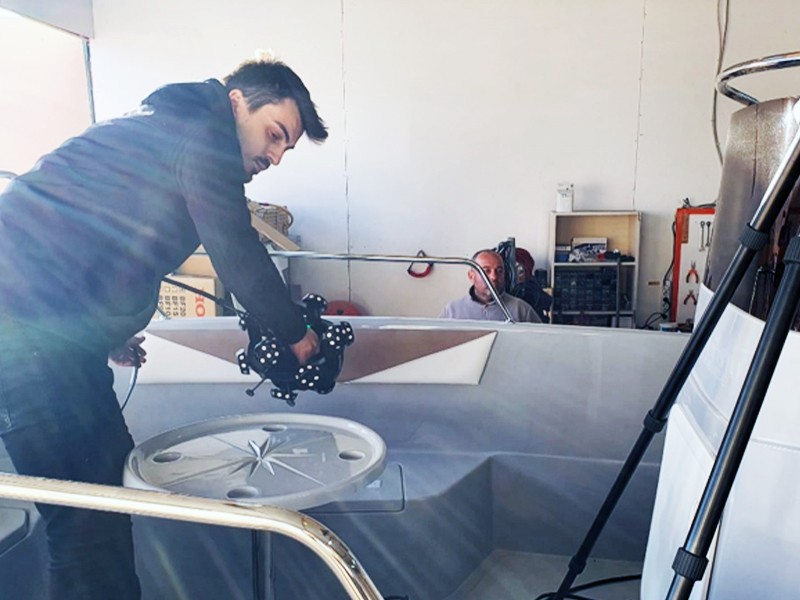

Cependant, grâce à son algorithme robuste et à sa portabilité, le KSCAN-Magic de Scantech a permis d’effectuer des mesures sur place. Le haut et le bas du yacht ont été capturés.
Mesures précises pour les espaces étroits, nuage de points
La numérisation 3D des espaces étroits de ce grand bateau était un défi en raison de la visibilité et de l’accessibilité limitées. Le KSCAN-Magic se caractérise par sa taille compacte et son angle de vue très prononcé. Il a permis de capturer des données 3D dans des espaces étroits avec une grande précision, sans qu’aucune donnée ne soit manquante pendant la mesure.
Lors de la numérisation d’un objet de grande taille, les erreurs de numérisation ont tendance à augmenter sur une certaine distance. La photogrammétrie peut contribuer à réduire ces erreurs en utilisant de grandes zones de numérisation et un positionnement multi-angles pour aligner les numérisations avec plus de précision.
KSCAN-Magic associe la photogrammétrie à la technologie de balayage laser, ce qui lui confère l’avantage de maintenir une précision stable, même pour les pièces de grande taille.
Depuis 1985, Rodosto Marin est un prestataire de services agréé pour la vente de voiliers motorisés et non motorisés utilisés à des fins récréatives et sportives, de bateaux et de yachts motorisés, de bateaux à rames et d’autres véhicules et accessoires marins.
Conception du bateau, fabricant
La fabrication d’un nouveau produit est très coûteuse en raison des frais de recherche et de développement. Le revendeur de Scantech, Poligon Engineering, a aidé l’entreprise à accélérer le développement d’un bateau massif grâce à la numérisation 3D.
À l’aide de scanners laser 3D, l’ingénieur a créé des modèles CAO à partir de bateaux existants et a conçu de nouveaux bateaux en conséquence pour faciliter le développement du produit. La numérisation 3D peut permettre aux concepteurs de capturer les données 3D de leurs idées originales avec plus de précision et d’explorer différentes variantes de conception.

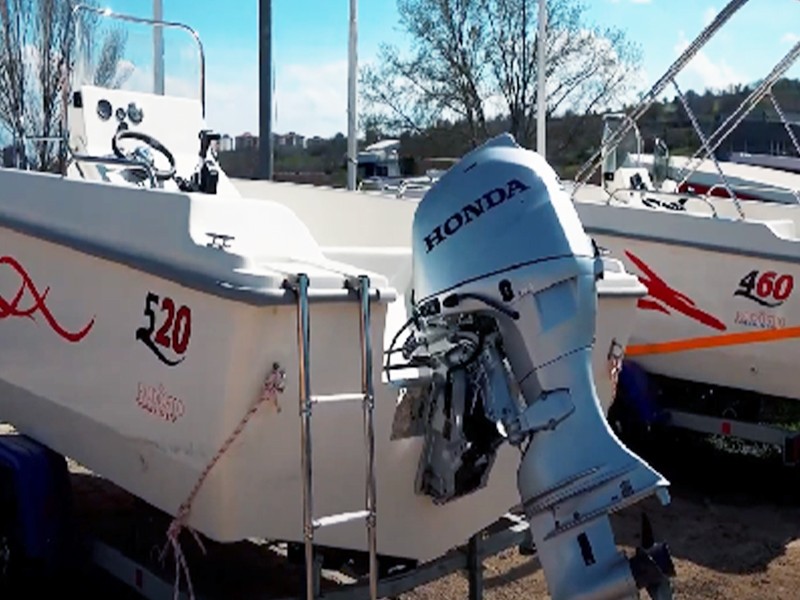

Les bateaux mesurent respectivement 460 cm et 520 cm de long, et 190 cm et 210 cm de large.
Numérisation 3D des bateaux
La numérisation d’un bateau est complexe en raison de sa taille et de sa forme. La tâche est encore plus ardue lorsque l’utilisateur doit respecter un délai serré. Dans le cas présent, l’entreprise souhaitait obtenir une cartographie détaillée du bateau pour la fabrication d’un nouveau produit.

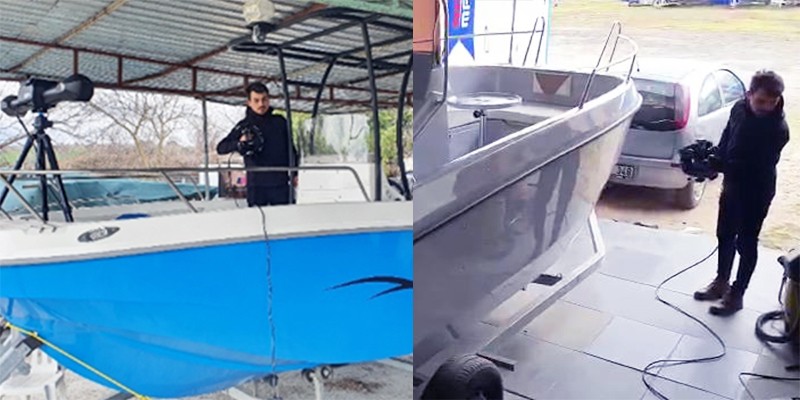

L’ingénieur a utilisé le système optique 3D TrackScan-P de Scantech pour obtenir rapidement les données STL des grandes et larges parties des bateaux et un scanner 3D compact SIMSCAN pour obtenir les données des espaces étroits à l’intérieur des bateaux.

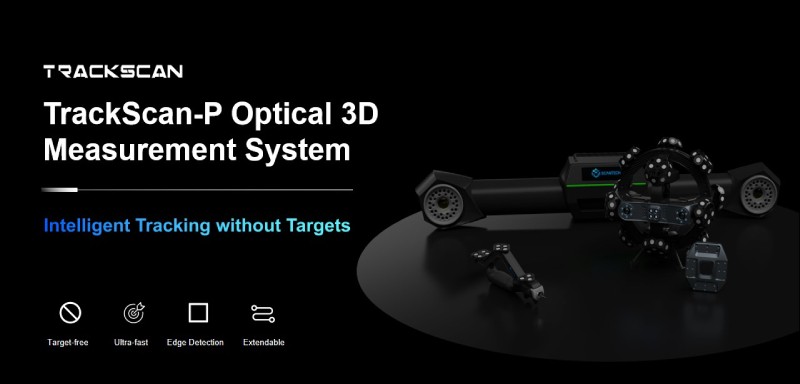

Système de mesure optique 3D TrackScan-P
Grâce au TrackScan-P de Scantech, l’ingénieur a effectué des mesures 3D dynamiques et de très haute précision sans marqueurs. Associé à une MMT portable T-Probe, il a été facile d’effectuer des mesures de contact flexibles et de fournir des données 3D de haute précision.
Suivi optique, balayage 3D, bateau
L’utilisateur a pu utiliser son expertise et les scanners laser 3D professionnels de Scantech pour numériser le bateau efficacement. Ils ont scanné deux modèles de bateaux en seulement 1,5 heure. (jusqu’à 90 % d’économies grâce à Scantech)

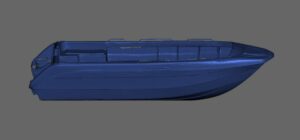

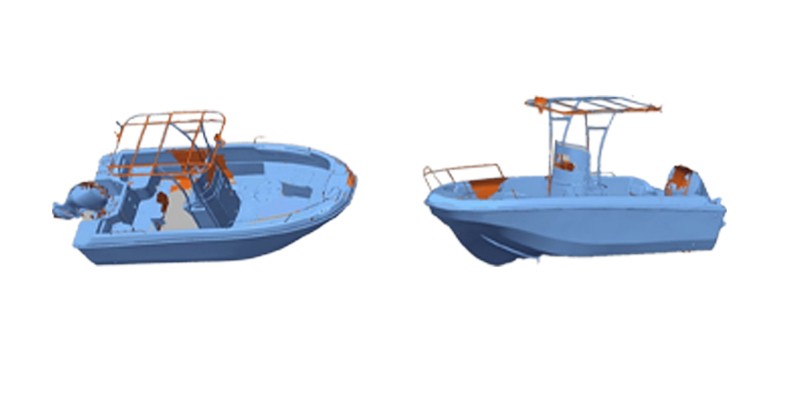

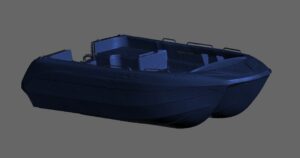

Nuage de points d’un bateau
Les données de numérisation et le modèle solide ont été utilisés pour des projets de développement de produits. L’objectif était d’améliorer la structure et la fonctionnalité du châssis du bateau pour les nouveaux modèles 580. La numérisation 3D de haute précision a permis d’économiser du temps et des ressources en évitant les mesures manuelles, les essais et les erreurs.
La numérisation 3D est une technologie qui peut profiter au développement des produits de différentes manières. Elle peut aider les concepteurs à créer et à modifier des formes complexes, à accélérer le processus de conception, à réduire les coûts et les risques, et à améliorer la qualité et la satisfaction des clients.
Par conséquent, les fabricants peuvent acquérir un avantage concurrentiel sur le marché en proposant des produits innovants et de haute qualité.
