SHINING 3D – TranScan C

Fabricant : SHINING 3D
Secteurs d'activité : Fablabs, Education, Industrie

Un scanner 3D qui offre des résolutions très élevées et des numérisations précises d’objets de différentes tailles. Il utilise une lumière structurée et une source de lumière LED blanche. Le scanner offre plusieurs zones de numérisation et utilise une caméra professionnelle de 12 mégapixels. Cela lui permet de créer des modèles 3D détaillés et colorés qui sont une représentation numérique authentique de l’objet.

Référence : SHINING3DtranscanC
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

scanner 3D TranScan C

Fusion multi-résolution

L’algorithme de fusion multirésolution permet de combiner 3 niveaux de résolution (haute, moyenne ou basse) dans un seul projet pour les tâches de numérisation complexes, ce qui améliore considérablement l’efficacité sans duplication.

Haute fidélité des couleurs

Deux caméras couleur de 12 MP sont installées pour capturer une carte de couleurs 24 bits détaillée qui reproduit la couleur authentique de l’objet physique. Transcan C est la solution idéale pour capturer des données 3D en couleur pour le rendu virtuel.

Zone de double balayage prête à l’emploi

La conception de la glissière permet de basculer facilement la zone de numérisation entre 150 mm x 96 mm et 300 mm x 190 mm, répondant ainsi aux exigences d’une numérisation efficace d’objets de différentes tailles.

Données de balayage de haute précision

La conception compacte du scanner permet une grande précision de 0,035 mm en position intérieure et de 0,05 mm en position extérieure. Ces résultats sont précieux pour de nombreuses applications de mesure.

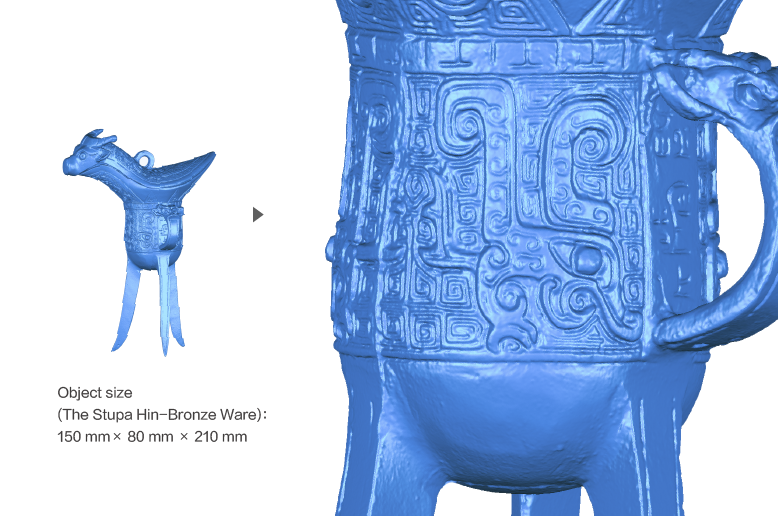

Reproduction de micro-détails

Le pas minimum du point peut aller jusqu’à 0,0375 mm (résolution) pour reproduire des détails fins sur la surface dans la position intérieure de 150 mm x 96 mm.

Un fonctionnement intelligent

Le processus de numérisation est entièrement automatique grâce à la table rotative. En combinaison avec l’algorithme d’assemblage du logiciel de numérisation, cela garantit une acquisition efficace des données 3D sans intervention manuelle.

L’interface du logiciel guide l’utilisateur à travers un processus d’utilisation simple tout en fournissant des outils puissants pour une optimisation facile des résultats de numérisation.

scanner 3D tranScan C

  • Source de lumière : lumière LED blanche
  • Mode de calibration Mode : manuel
  • Mode de scan : scan à lumière structurée avec plateau tournant automatique

  • Zone de balayage : 150 mm x 96 mm 丨300 mm x 190 mm
  • Précision d’un seul coup : 0.035 mm丨0.05 mm
  • Vitesse de balayage : <70 s (8 balayages/tour sans texture) ; <3 s (tir unique sans texture)

  • Couleur de la texture : couleur RGB 24 bits
  • Méthode de capture de la texture : Capture à la lumière douce entièrement automatique
  • Carte de texture : 12 mégapixels, haute fidélité des couleurs

  • Mode d’alignement : alignement des marques, alignement des caractéristiques, alignement manuel.
  • Distance de travail : 260 mm 丨480 mm
  • Espacement des points : 0,0375 mm;0,075 mm;0,114 mm 丨0,075 mm;0,154 mm;0,23 mm

  • Format des données : OBJ, STL, ASC, PLY, 3MF
  • Température de travail : Intérieur, température ambiante
  • Système : Win10 ; 64-bit

  • Configuration informatique recommandée : carte graphique : Cartes de la série NVIDIA GTX/RTX, supérieure ou égale à GeForce RTX 1060 ; mémoire vidéo : ≥4 G ; processeur : I7-8700 ; mémoire : 32 GO.
  • Taille : module hôte : 332 mm x 110 mm x 142 mm (taille de la machine uniquement) composants du socle : 475 mm x 120 mm x 120 mm (taille de la machine uniquement) module de plateau tournant : 320 mm x 320 mm x 68 mm (taille de la machine uniquement)
  • Poids : Module hôte : 2,74 KG (poids net) Ensemble du stand : 2,165 KG (poids net) Module de table tournante : 2,008 KG (poids net)
  • Capacité de charge maximale de la table tournante : ≤10 KG
