MELTIO | Tuyau à double matériau

Tuyau à double matériau

L’assemblage de tuyaux à double matériau est une solution idéale pour toute une série d’applications, car il combine efficacement la résistance à la corrosion de l’Inconel 718 et la rentabilité de l’Inconel 316LSi.
La conduite centrale, chargée de transporter des liquides hautement corrosifs, est fabriquée en Inconel 718, un matériau réputé pour sa résistance exceptionnelle à la corrosion. En revanche, la chemise d’eau qui entoure le tuyau central est fabriquée en acier inoxydable SS316LSi, un matériau plus abordable. Cette variante particulière de l’acier inoxydable est parfaitement adaptée au refroidissement par eau et offre d’excellentes performances, réduisant de plus de 66 % la dépendance à l’égard de l’Inconel. En utilisant cette conception innovante à double matériau, l’assemblage de tuyaux atteint une fonctionnalité optimale tout en optimisant les coûts.

Paramètres d’impression

• Système : Meltio M450
• Matériaux : SS316LSi et Inconel718
• Gaz : Argon
• Débit de gaz : 10 litres par minute (lpm)
• Dimensions : 108 x 108 x 150 mm
• Poids : 3,6 kg pour le SS316 et 0,5 kg pour l’Inconel718 SS316 : 3,6 kg ; Inconel718 : 0,94 kg
• Puissance du laser : 950 W
• Hauteur des couches : Corps : 1,2 mm
• Temps d’impression : 16:37:00

Analyse des coûts

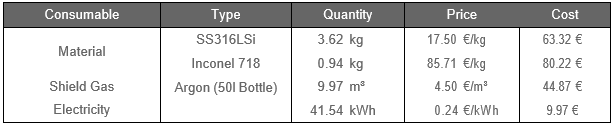

Scénario de coûts 1 : Installation de gaz à l’aide d’une bouteille de 50 litres (4,5€/m³)

Coût de l’impression 198.37 €

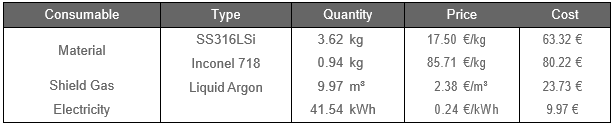

Scénario de coût 2 : Installation de gaz utilisant du gaz liquéfié (2,38 €/m³)

Coût de l’impression 177.24 €
