Meltio | Outil de pliage à double matériau

Outil de pliage à double matériau

Les outils de presse-plieuse sont au cœur de la plupart des opérations de formage de tôles. Ces outils sont fabriqués dans une grande variété de tailles et de formes et sont utilisés dans un grand nombre d’industries.

Paramètres d’impression

• Système : Meltio M450
• Matériau : Acier à outils H11 – Acier doux
• Gaz : Argon
• Débit de gaz : 10 litres par minute (lpm)
• Dimensions : 66,3 x 116,9 x 226,0 mm
• Poids : 5,48 kg
• Puissance du laser : 1200 W
• Hauteur des couches : 1,2 mm
• Temps d’impression : 26:30:00

MATÉRIEL

Alliage d’acier à base de chrome, c’est l’un des aciers à outils les plus utilisés, grâce à sa
résistance exceptionnelle aux chocs. L’acier à outils H11 est largement utilisé pour les applications d’outillage à chaud, dans la fabrication de matrices et dans les applications aérospatiales.

PROCESSUS DE FABRICATION

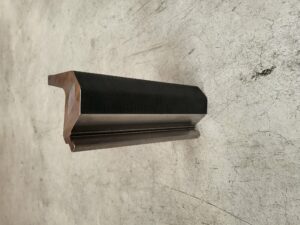

L’outil de presse plieuse peut être fabriqué soit par usinage CNC, soit par électroérosion à fil,
en mettant au rebut environ 60 % de la masse du stock d’acier initial.
La fabrication additive de l’outil par le procédé Melo LMD permet d’optimiser le matériau utilisé. De plus, l’option bi-matière offre la possibilité unique de fabriquer le cœur de l’outil en acier doux, ce qui permet de réduire les coûts de production et d’améliorer potentiellement les propriétés mécaniques de l’ensemble de la pièce.

• Article de notre partenaire Meltio
